G71粗车循环使用方法（三菱）

G71粗车循环使用方法（三菱）

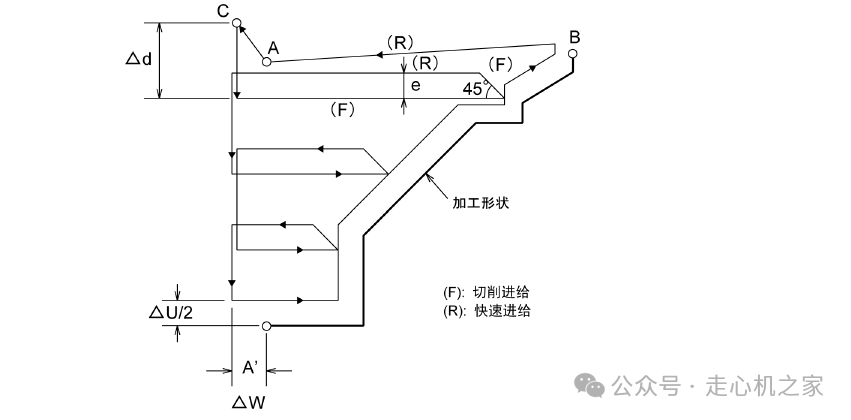

程序格式：

G71 U(切入量)  R（退刀量）

G71 P(开始编号)Q（结束编号）U（X余量）W(Z余量) F(切削速度)S（主轴转速）T（刀号）

U: 切入量

R: 退刀量

P : 精加工的程序段群的最初程序段的序列号

Q : 精加工形状的程序段群中最后的程序段的序列号

U : X 轴方向的加工余量

W: Z 轴方向的加工余量

F ：切削速度

S ：主轴转速

T :  刀具号

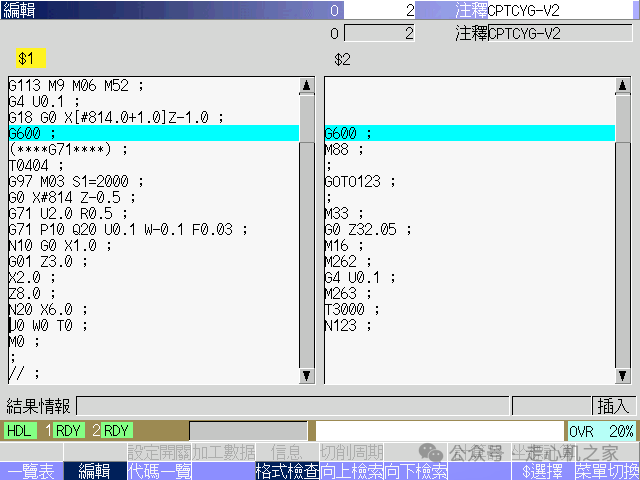

程序：

注意点：

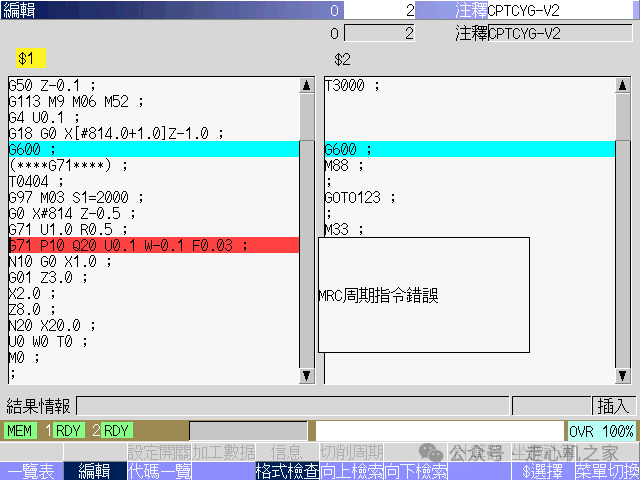

1. 如果程序中出现“MRC 周期指令错误”  如下图

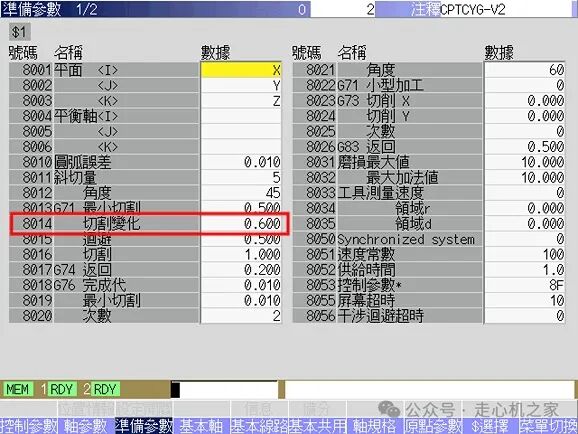

2. 分析原因是G71下刀时，第一刀的切入量为:  U（切入量）+△d(准备参数中的8014),切入量不够时便会报警,

3. 解决方法1.可以改变切深U 或者8014,

4. 解决方法2.可以改变下刀位置 增大切削量。

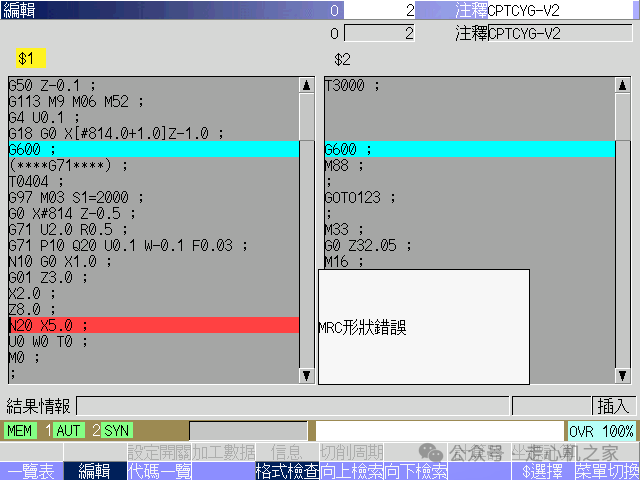

2.如果程序中出现“MRC 周期指令错误”第二种情况  如下图

解决方法如下：
1.准备参数中8014 切割变化改小不可以大于G71中U（切入量）的一半  。注：满足切削量的前提下

END
