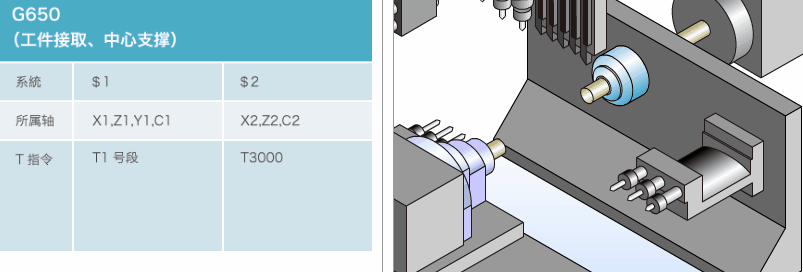

1.G650工件接取、中心支撑
1.这个加工模式，在背面主轴进行工件夹持交换 (工件回收), 中心稳定支撑等时使用。。

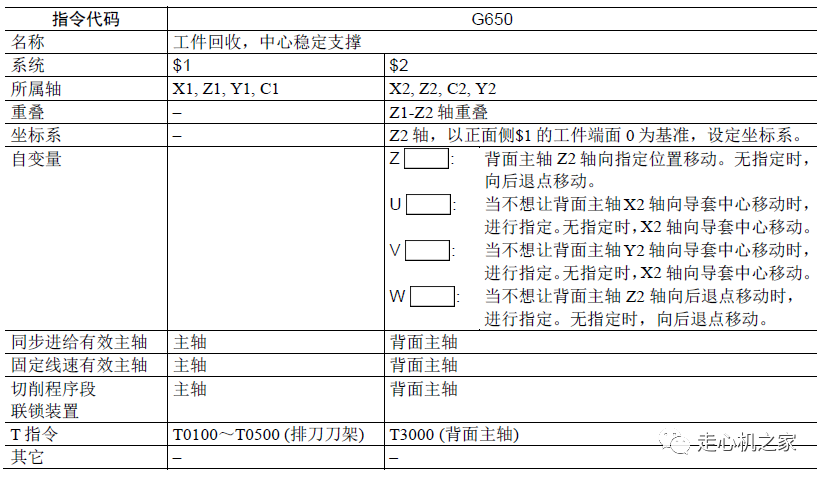

2.自变量

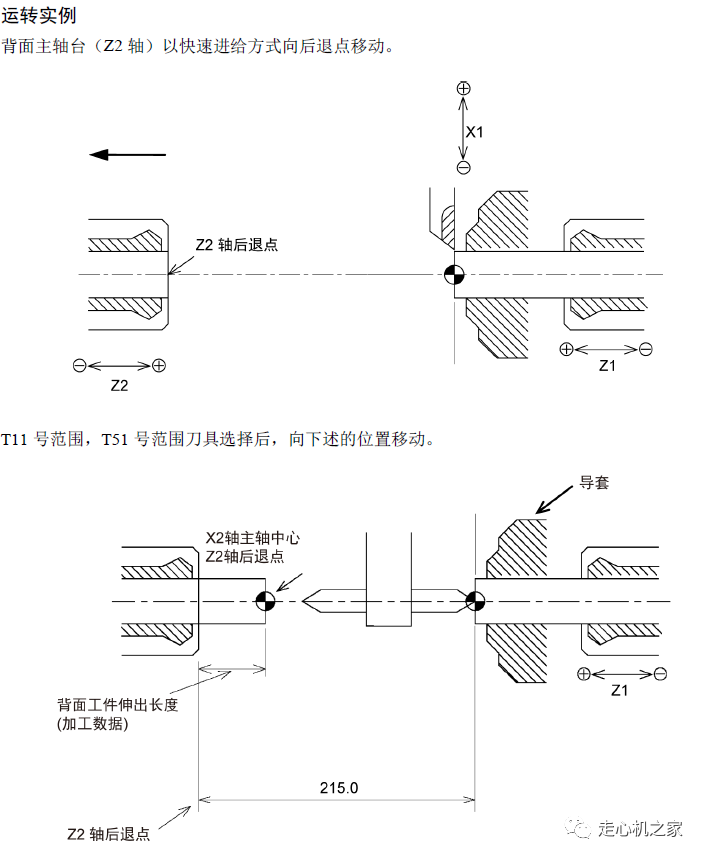

$2系统中指定Z：背面主轴(Z2 轴) 向指定位置(工件坐标) 移动。Z2 轴的工件坐标系以正面侧$1 的工件端面为0。
无指定时，Z2 轴向后退点移动。
U0 当不想让背面主轴(X2 轴) 向导套中心移动时，进行指定。无指定时，X2 轴向导套中心移动。
V0 当不想让背面主轴(Y2 轴) 向导套中心移动时，进行指定。无指定时，Y2 轴向导套中心移动。
W0 当不想让背面主轴(Z2 轴) 向后退点移动时，进行指定。
无指定时，Z2 轴向后退点移动。但是，当背面主轴(X2 轴) 在导套中心时，背面主轴(Z2 轴) 不向后退点移动。
3.程序规格
注释

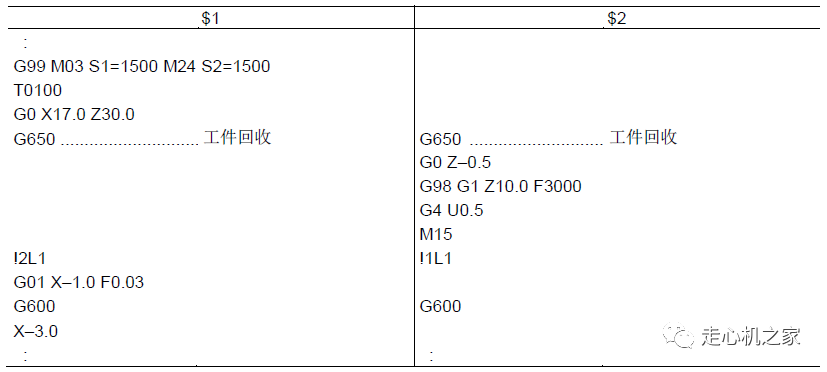

• 如果执行 G650 指令，Z2 轴将与Z1 轴的工件重叠动作，通过对Z2 轴执行轴移动指令，可以在Z1 轴的工件坐标上移动Z2 轴。
• 在指令 G650 之前，请定位Z1 轴的位置(切削位置) 。
• 在 G650 的工件回收中，通过指令G231，能够将Z2 轴向机器原点移动。
• 中心支撑进行中使用排刀旋转刀具加工时，根据背面主轴 Z2 轴的位置，排刀旋转刀具驱动装置可能会与背面主轴上部的冷却剂喷嘴发生干涉。

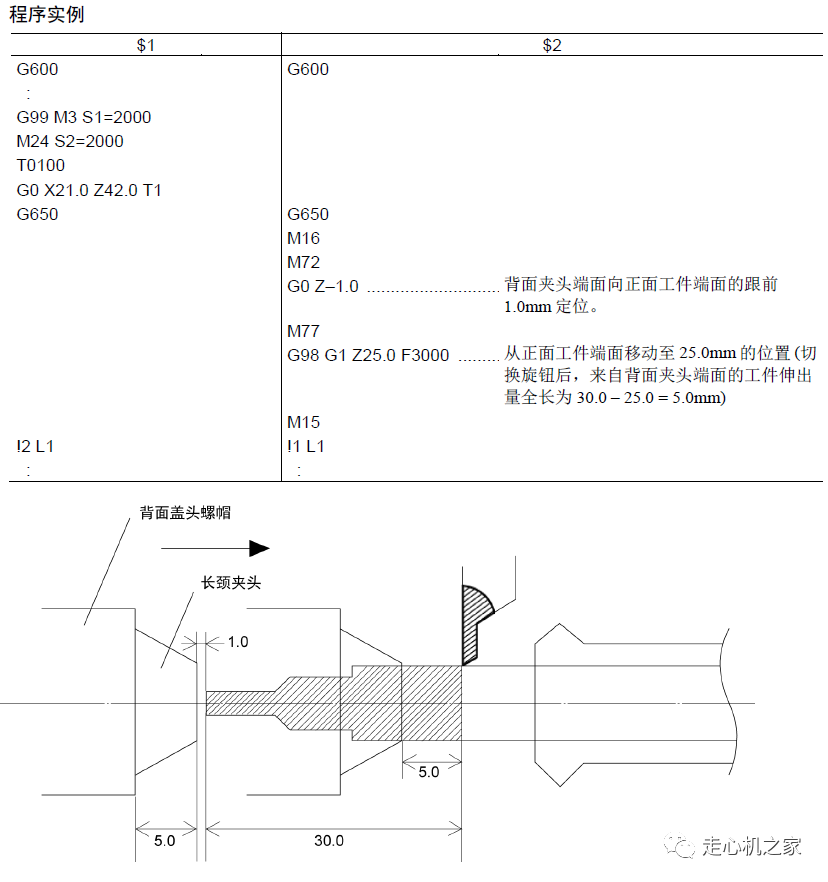

5.如果使用背面加长夹头时的工件回收时的程序示例
• 加长夹头
距盖形螺母端面伸出+5.0mm。
• 从加长夹头端面工件伸出量为
5.0mm。
• 切断为刀方12 的左侧。
• 工件全称为 30.0mm。
在加工数据“背面卡盤伸出長度”上输入5.0。
在加工数据“背面工件伸出長度”上输入5.0。
注释
• 在加工数据“背面卡盤伸出長度”内输入数值时，G650 后边的$2系统侧执行Z0.0指令时 ，Z2 轴向正面工件端面移动。
• 如果在加工数据“背面主軸”选择“穩定器”，在要考虑长工件用带防振的盖头螺帽比一般盖头螺帽长10.0 mm的量，由于G650 后的$2 侧Z0.0 的指令，Z2 轴向正面工件端面与长工件用盖头螺帽黄铜部分的端面一致的位置移动。

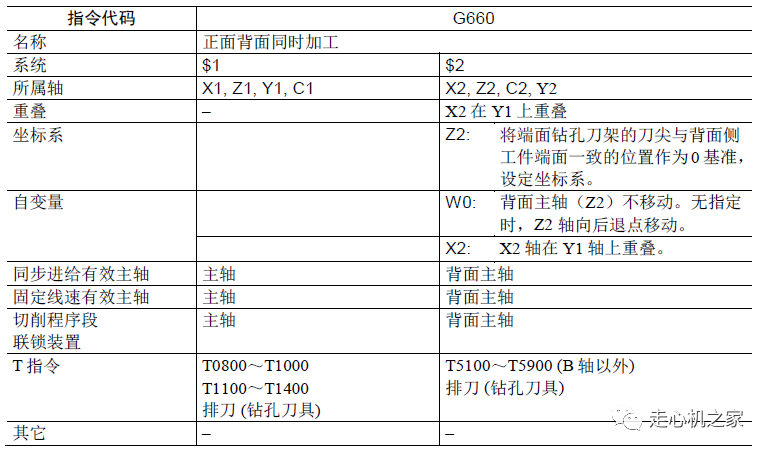

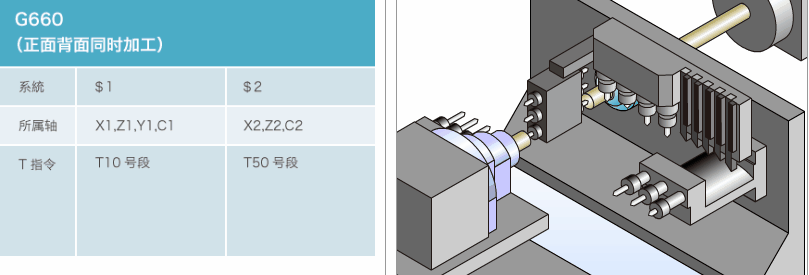

2.正面背面同时加工 (G660)
$2 W0：背面主轴台（Z2 轴）不移动。自变量无指定时，向后退点移动。
$2 X2 ：X2 轴在Y1 轴上重叠。当进行正面背面同时加工时，如果要在正面侧$1 上移动Y1 轴时进行指定。随着Y1 轴的移动X2 轴也移动。

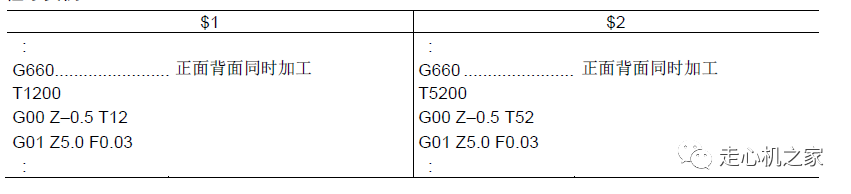

3.程序规格
注释
• 请在$1 上执行主轴的旋转指令，在$2 上执行背面主轴的旋转指令。
• 通过指令 G660，在T01/T10 范围和T50 范围的选择时，自动进行汇合。刀具交换时，请进行T01/T10 范围
和T50 范围的选择。
另外，请将 T01/T10 范围和T50 范围的编号的第一位数指令为同一编号。
• 不能通过 B 轴钻孔主轴(MEU307)进行正面背面同时加工(G660)。
END
