西铁城加工模式（G620-G630）

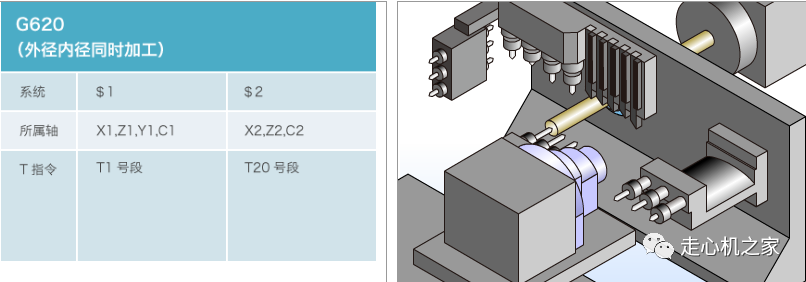

1.G620外径内径同时加工

1.Z2 轴与Z1 重叠，可以在第1系统排刀具进行外径加工的同时，在第2 系统通过对置刀具台进行内径加工。也可以进行夹送铣削加工。

2.不可以使用T30号段刀具，不能回收工件。

3.只能用于有对置刀具的机型

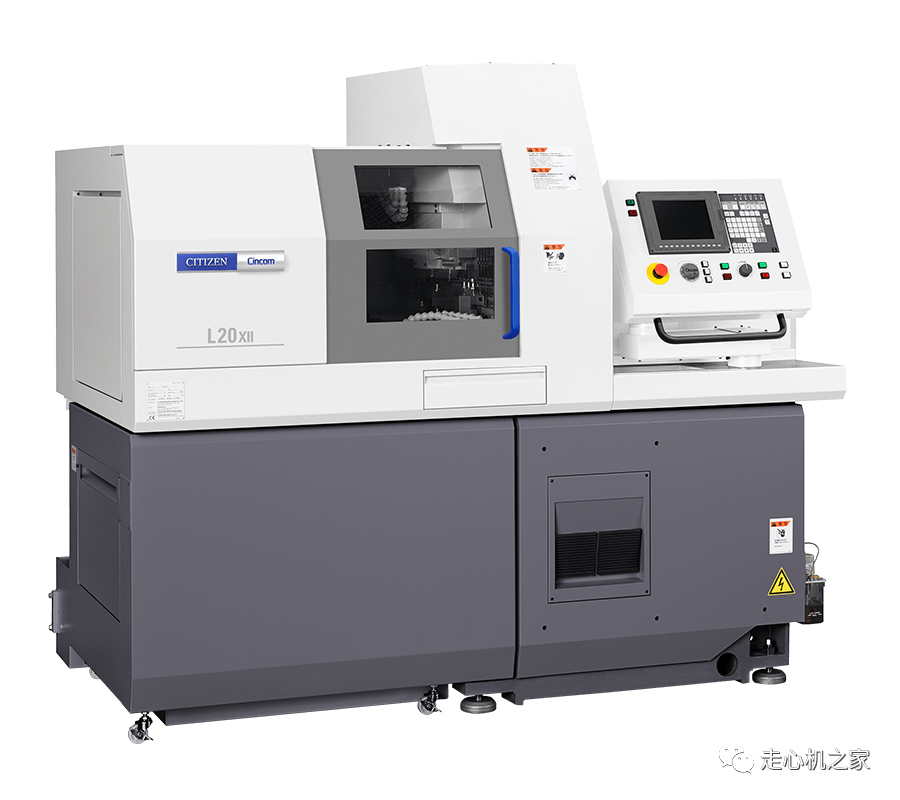

4.使用夹送铣削时要注意干涉（L20-X 型）

5.自变量

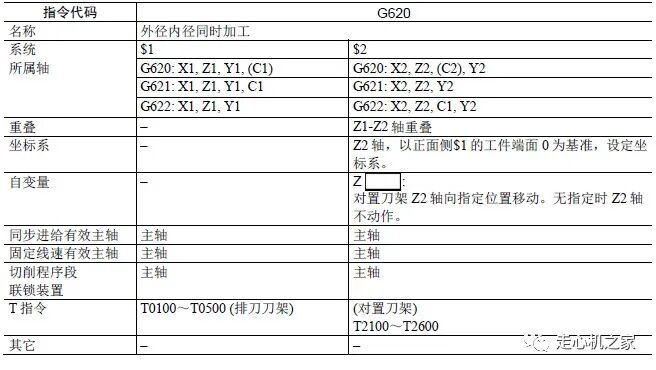

$2 G620 Z （） 对置刀架 (Z2 轴) 向指定位置(工件坐标) 移动。Z2 轴的工件坐标系以正面侧$1 的工件端面为0。无指定时Z2 轴不动作。

G621 主轴C 轴(C1) $1 侧有效

G622 主轴C 轴(C1) $2 侧有效

请在$1 和$2 的两系统指令G621 或 G622。但是，当没有开通主轴C 轴时，这个指令变为无效。

6.程序规格

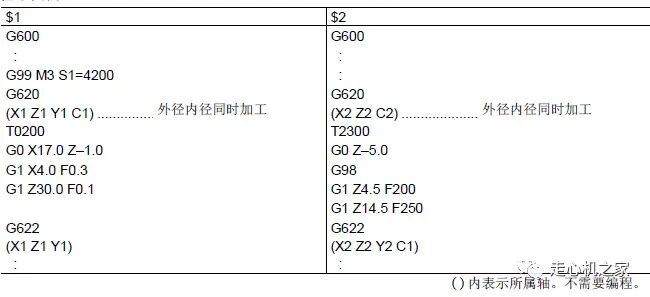

7.程序实例

注释

• 如果执行外径内径同时加工（G620）指令，Z2 轴将与Z1 轴的工件重叠动作，通过对Z2 轴执行轴移动指令，可以在Z1 轴的工件坐标上移动Z2 轴。

• 在 G620 方式以外，不能指令G621 和G622。如果进行了指令，将会发出警报。

• 请在两系统指令 G621 和G622。

• 在 L20-X 的情况下，如果在对置刀具台上安装横向刀具，Z2 轴的工件坐标系按照G0 Z0 指令，横向刀具的刀尖被设定为朝工件端面的位置移动，当没有横向刀具而是安装了刀具(垂直) 时，刀具垂直的刀尖也被设定为朝工件端面的位置移动。

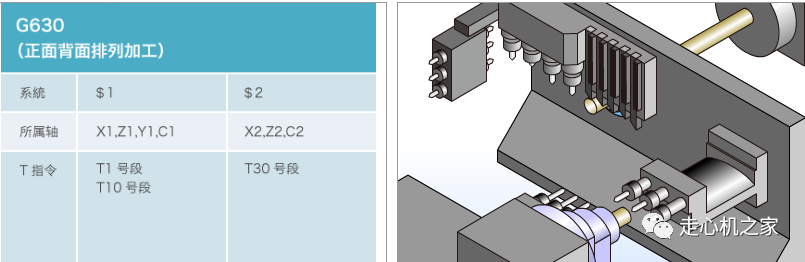

1.正面背面并列加工 (G630)

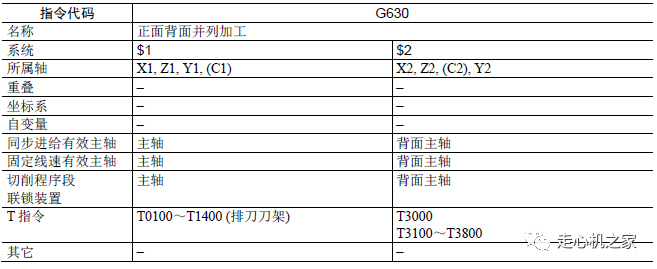

1.G630（正面背面并列加工）在正面侧使用排刀刀具台加工、在背面侧使用背面刀具台并列进行加工时使用。2.即、正面侧和背面侧可以作为不同的车床运转。不能使用对面刀具台。可以工件回收。3.程序规格

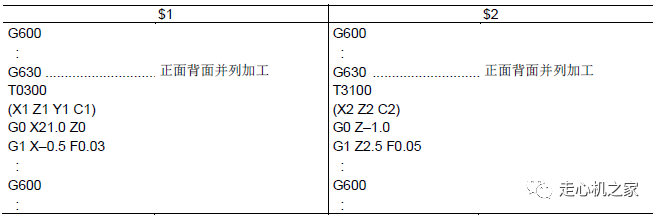

4.程序实例

注释

• G630 指令后，在$2 上指令Z2 轴时，请在进行了刀具（T30 号范围）选择后执行指令。如果在没有进行刀具（T30 号范围）选择的情况下，执行Z2 轴指令，地址将出现错误。

• 执行 G630 指令后，在$1 一侧的最初的T01 号范围的刀具选择时，对置刀具台(Z2) 后退，在$2 一侧的T30号范围，执行M34 (产品回收) 指令，对置刀具台(Z2) 也后退。

• 在排刀刀具台为自由刀具模式的情况下，执行 G630 指令时，对置刀具台(Z2) 后退。

END
