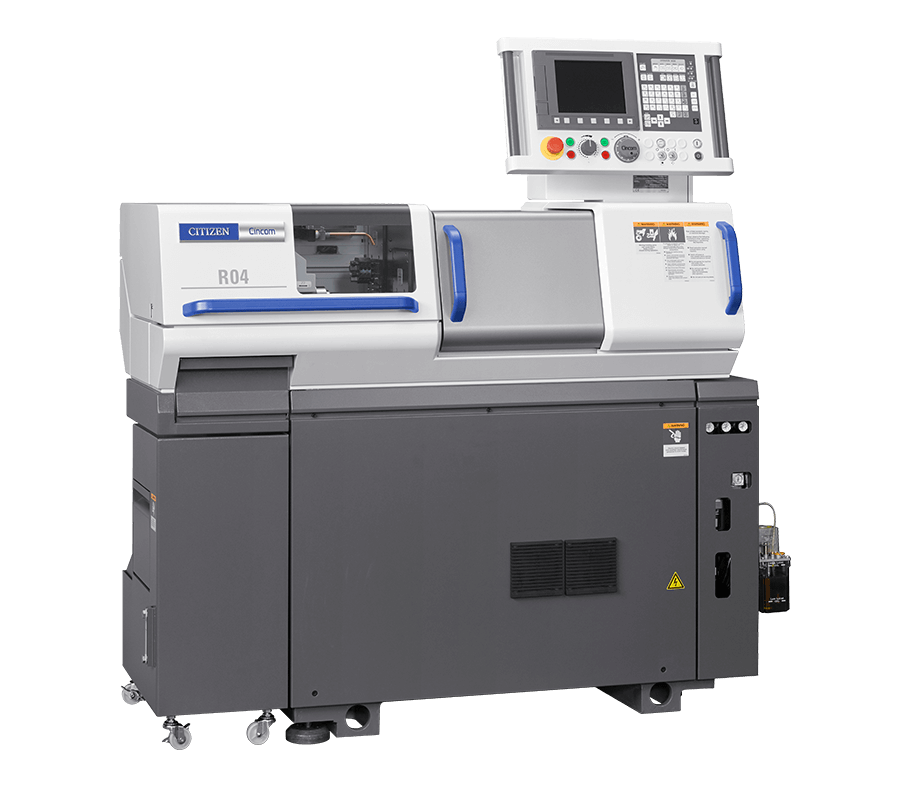

西铁城加工模式（G600-G610）详解

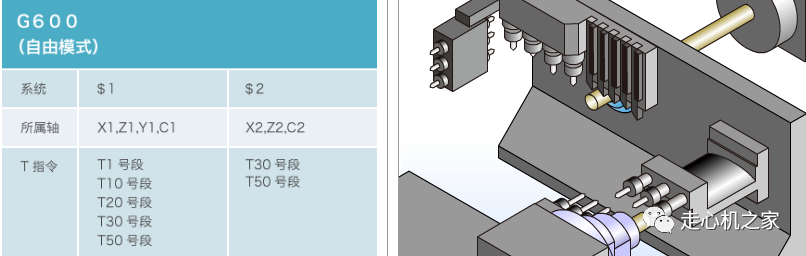

1.G600自由模式（取消加工模式）

1.正面背面进行单独加工时使用。

2.取消其他的加工模式，恢复至自由加工模式。

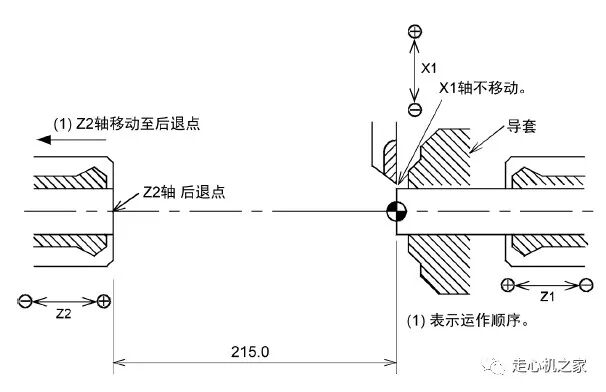

3.取消G650的加工模式后，回退背面主轴。（如下图）

4.使用自变量 W0   $2指定G600 W0: 背面主轴台(Z2 轴) 不移动。自变量无指定时，向后退点移动。(如下图)

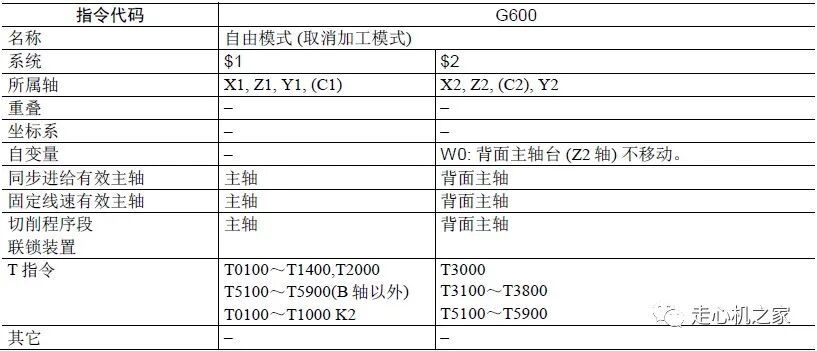

5.程序规格

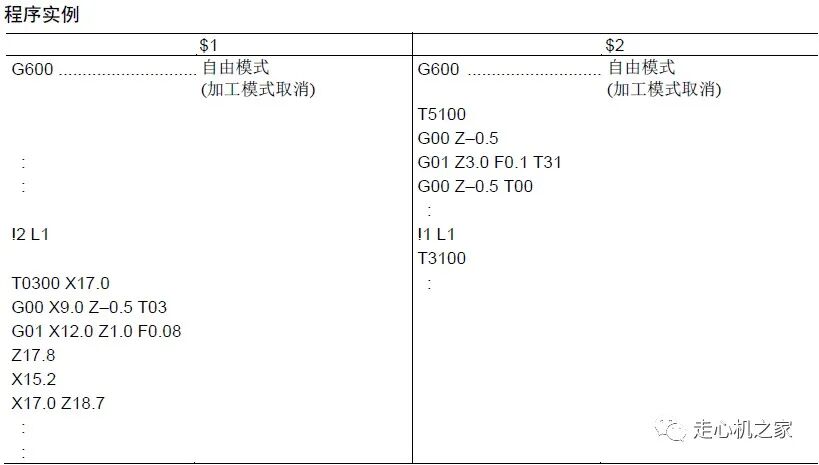

6.程序实例

• 当使用 T 指令的K2 自变量时，请注意与背面主轴台和正面背面钻孔刀架的可能发生的干涉。

• 在背面加工中使用 T50 号范围时，必须像程序实例中那样进行汇合。

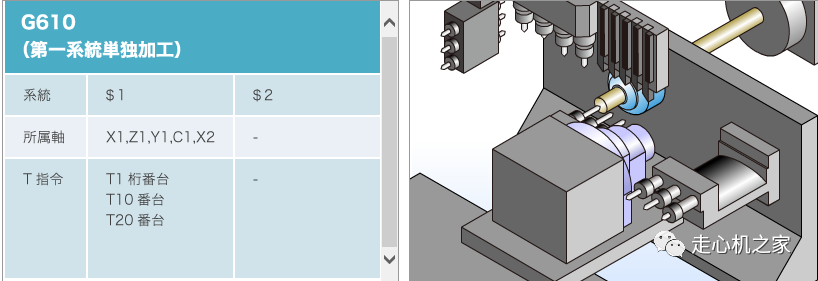

1.G610 第一系统单独加工

1.这个加工模式，能够在主轴侧$1 上，使用对置刀架正面钻孔刀具进行单  独加工。（适用于有对置刀具的机型 比如 L20  L32  ）2.使用自变量 W0   $2指定G600 W0: 背面主轴台(Z2 轴) 不移动。自变量无指定时，向后退点移动。(如下图)

3.G610 指令后，执行最初的刀具选择(T20 范围指令) 指令时，排刀刀架(X1, Y1) 退避，与此同时对置刀架(X2) 开始向指令刀具的位置移动，对置刀架(Z2) 向最前进位置移动。

4.在Z2 轴前进移动时，如果判断出排刀刀架和对置刀架发生干涉，在进入干涉区域之前，自动控制Z2 轴的移动速度，当排刀刀架越过干涉区域时，Z2 轴以快速进给速度移动,  但是排刀刀架在自由刀具模式下，不进行并列动作。

5.背面主轴台(Z2 轴) 以快速进给方式向背面主轴后退点移动。(如下图)

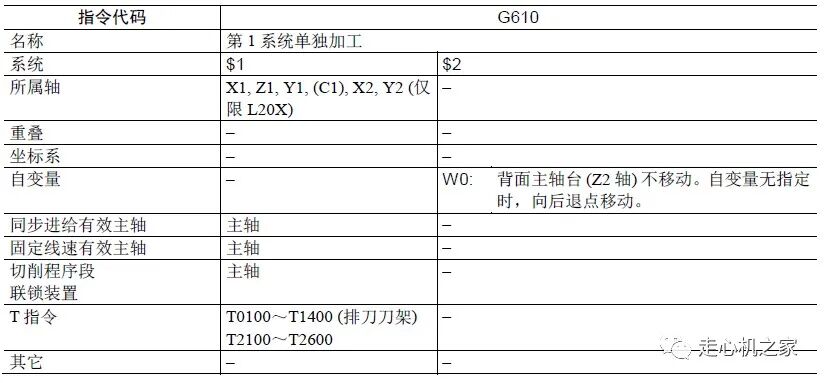

6.程序规格

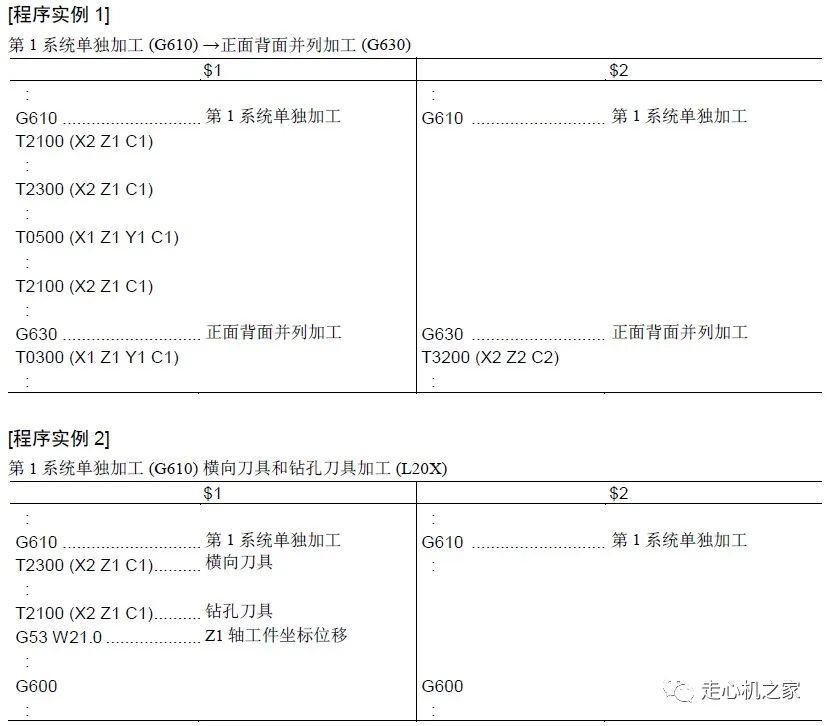

7.程序实例

8.在$1 系统，可以通过对置刀具台(T20 号范围) 和排刀刀具台(T01 号范围) 进行交替加工。
