关于3D倒角
01
歡迎來到 3D倒角編程教程，我们这里将会讲解3D倒角格式以及如何使用 3D 倒角功能，首先3D 倒角功能作為选配功能，是需要付费购买的，购买之前首先您要了解此功能的可用性和定價，因為它可能不適用於您的产品
*價格多少您可以聯繫您的經銷商或者联系我们。

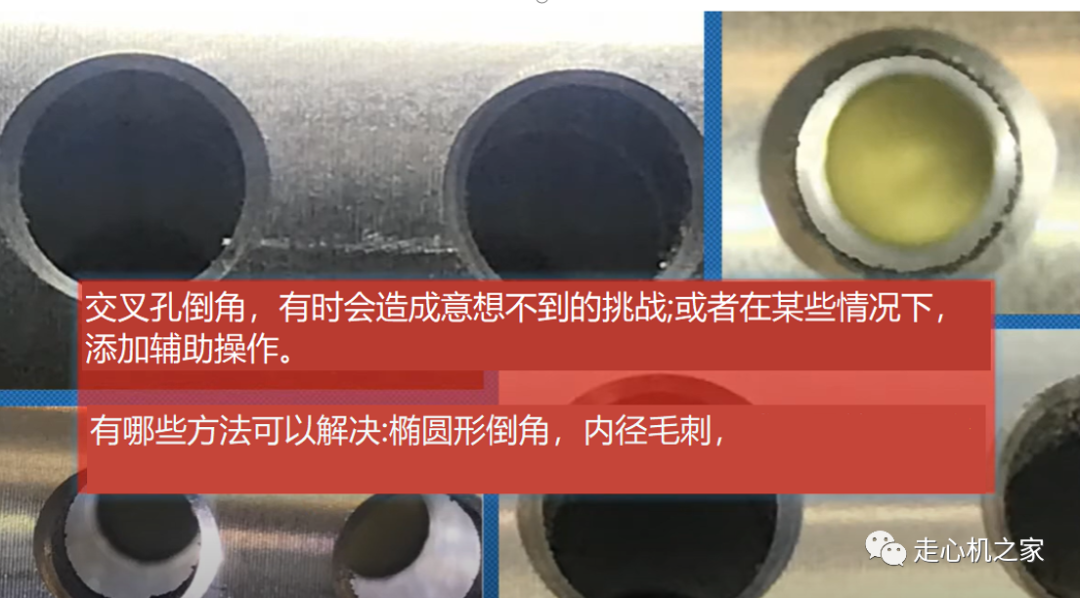

交叉孔倒角有時會帶來意想不到的挑戰，或者在某些情況下會增加二次操作，

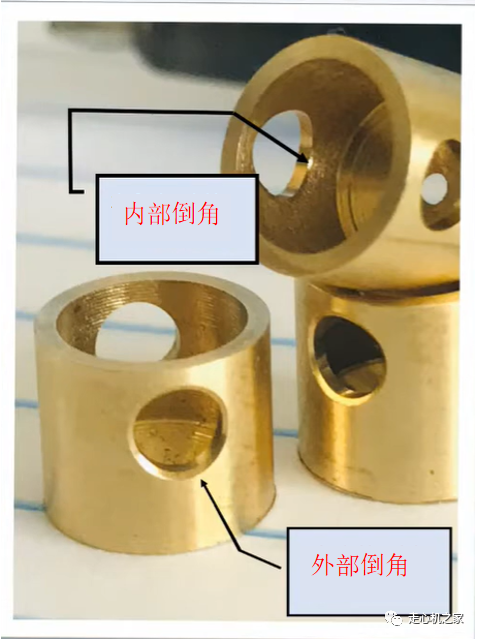

椭圆型倒角，直徑較高點的更深，兩側更窄，這是一個常見的問題，如果你需要一个均匀的完美倒角，那么你可以使用3D倒角了，真的很方便，简单。
因為它能夠用非常少的編程在零件周圍產生一個均匀的倒角
什么是G370(3D倒角代码)?
02
G370 是我們專門用來做3D倒角的代碼 G370 是一個強大的功能，可在十字孔上制作均匀倒角。
使用简单的命令格式，让内部或外部倒角的编程变得轻而易举。
*無需使用CAM軟件
*無需复杂的計算 只需即编即用。

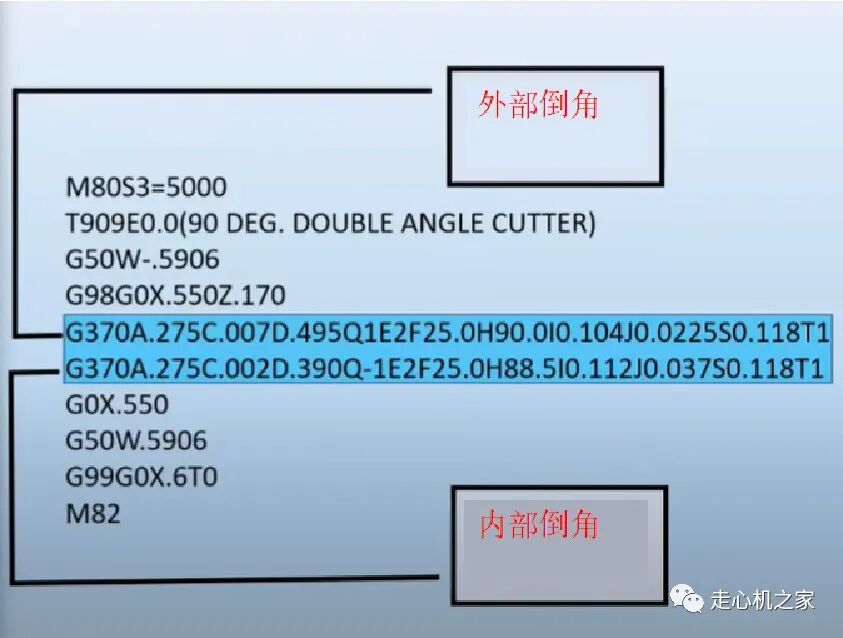

程序例题

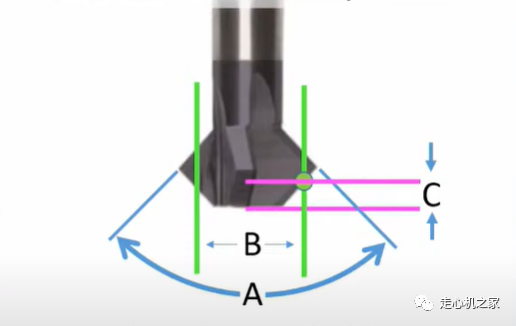

3D倒角用刀具
A =工具的“伞形”角度
B=期望切割点的宽度
C=期望切割点的高度
程序详解
03

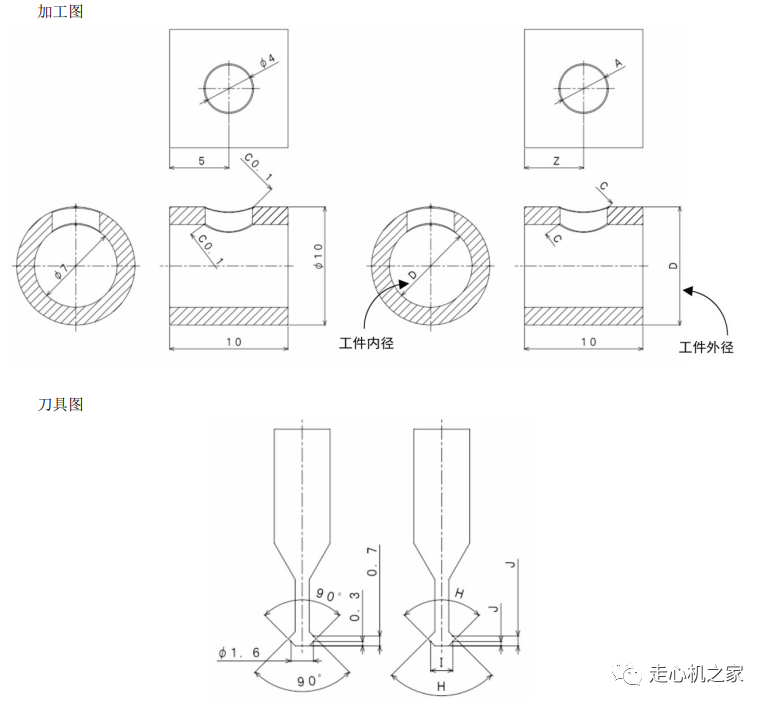

G370 A4.0 C0.1 D10.0 Q1 F500 H90.0 I1.6 J0.3 S T1 （外周倒角）
G370 A4.0 C0.1 D7.0 Q-1 F500 H90.0 I1.6 J0.7 S T1 （内侧倒角）
A: 指定工件交叉孔的直径。请务必指定本自变量。
C: 指定工件交叉孔的倒角宽度。请务必指定本自变量。
D: 指定工件的外径或内径。外周倒角加工请指定工件的外径，内侧倒角加工请指定工件的内径。请务必指定本自变量。
Q±1 指定工件外周倒角加工或内侧倒角加工。Q1 为指定外周倒角加工，Q-1 为指定内侧倒角加工。请 务必指定本自变量。未指定自变量时将发出警报。
E: 指定倒角加工的圆弧插补方向。G02 方向（上铣）请指定 E2，G03 方向（下铣）请指定 E3。未 指定自变量时，加工前进方向为 G03 方向（下铣）。
F: 指定每分钟进给速度（mm/min）。请务必指定本自变量。
H: 指定刀具前端角度（伞状部分的角度）。请务必指定本自变量。
I: 指定刀具使用部分的直径。请务必指定本自变量
J: 指定刀具使用部分的高度。请务必指定本自变量。
S: 指定使用长寿命功能时的另一个刀具直径。请指定为大于 I 自变量的值。小于 I 自变量时将发出 警报。
*S是類似於參數 I 的延長壽命功能，他是您設置的第二個切割點，每次運行 G370 時在 I 和 S 參數指定的直徑之間隨機選擇。
*那麼切割點的變化究竟意味著什麼 ？
運行到 g370 的每個循環將自動選擇指定範圍內的不同切割點，因此在這種情況下，基本上每次都使用新的切削點，這將大大節省工具的切削刃磨损。
*這是一個很棒的功能，它確實有助於延長
刀具壽命。
*但是請務必始終在S參數之後添加 T1 參數
T1: 以长寿命功能的 S 自变量的刀具直径进行加工。确认运行时请指定。
总结
04
总结
如果您想不开通功能的情况下均匀倒角，也可用 G16 來編程，您必須逐節地進行編程，但是想要快速地完成外部和內部孔倒角可能很難調整，使用此功能來控制您準確的均匀倒角，它非常易於使用，一行代碼讓您對整個表面進行倒角。
非常感謝您观看我關於 3D 倒角的讲解
您遇到的一些常見問題是您可能没有這樣的工具，我們使用的這個繖形工具非常常見，如果您不想在零件內部進行加工，您也可以使用普通的倒角工具， 可以只使用某種類似 45度倒角的工具，可能具有多個切削刃，這完全沒問題。
使用我們上述描述的伞状工具的好處是它更利於在孔的內部進行切割，
我希望你有機會 測試此功能，因為它非常有用，非常節省時間，
它可以毫不費力地快速生產無毛刺孔，而無需使用任何復雜的CAM 软件或任何復雜的編程系統。
如果你有任何問題，這個功能不了解的地方請直接聯繫我们
非常感謝
