本功能在直角坐标轴中将编程的指令转换为直线轴的移动( 刀具的移动) 和旋转轴的移动( 工件的旋转)，然后进行轮廓控制。

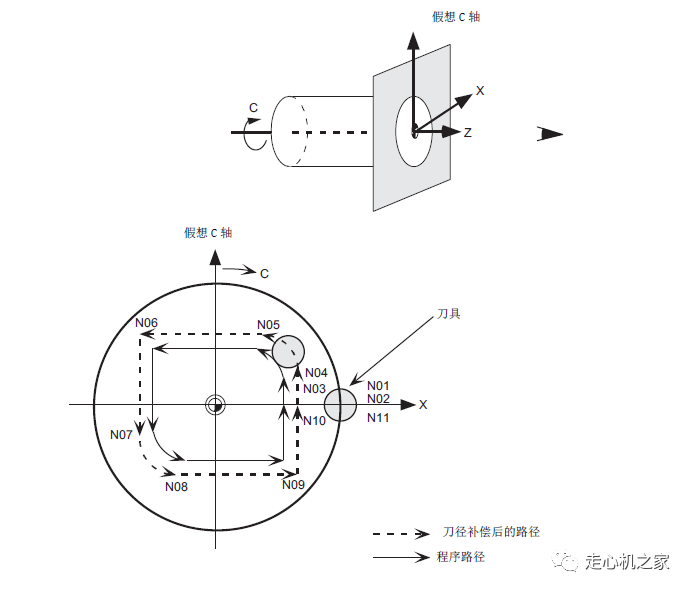

所选平面以直线轴作为平面第1 直角轴，以直角的假想轴作为平面第2 轴。在此平面上执行极坐标插补。且在极坐标插补中，将工件坐标系原点作为坐标系原点在工件外径上对直线上的切口部位进行切削、对凸轮轴切削时有效。
编程例：
N00 T0101;1;
:
:
N01 G17 G90 G0 X40.0 C0 Z0; 确定开始位置
N02 G12.1; 极坐标插补模式: 开始
N03 G1 G42 X20.0 F2000; 开始实际加工
N04 C10.0;
N05 G3 X10.0 C20.0 R10.0;
N06 G1 X-20.0; 形状程序
N07 C-10.0;
N08 G3 X-10.0 C-20.0 I10.0 J0; ( 根据X-C假想轴平面中的直角坐标值。)
N09 G1 X20.0;
N10 C0;
N11 G40 X40.0;
N12 G13.1; 极坐标插补模式: 取消
注解：
(1) 从极坐标插补模式开始到取消的区间，坐标指令为极坐标插补。
G12.1 ; 极坐标插补模式开始 ( 开始极坐标插补)
:
:( 在此区间的坐标指令为极坐标插补)
:
G13.1 ; 极坐标插补模式取消 ( 结束极坐标插补)
(2) 也可使用G112,G113 代替G12.1,G13.1。
(3) 请在单独程序段指定G12.1,G13.1。在相同程序段指定极坐标插补与其他G 代码，则发生程序错误
(P33)。
(4) 在极坐标插补模式中，可指定直线插补、圆弧插补。
(5) 坐标指令可为绝对指令、增量指令。
(6) 对程序指令可执行刀径补偿。对刀径补偿后的路径，执行极坐标插补。
(7) 在极坐标插补平面( 直角坐标系) 中，请通过F 指定线速度。F 的单位为mm/min 或inch/min。
